I prodotti Faizanè per i sistemi antivibranti industriali

Il controllo delle vibrazioni industriali.

Le vibrazioni industriali sono un problema rilevante sia per le prestazioni di macchine utensili, sistemi automatici e impianti di trasporto fluidi, sia per il rumore che generano e che deve essere contenuto per rendere l’ambiente di lavoro il più possibile confortevole per gli operatori.

D’altra parte, in un impianto industriale di qualsiasi dimensione, dalla piccola officina al grande capannone, sono presenti numerose fonti di vibrazioni meccaniche che vanno, in qualche modo, smorzate per ridurne gli effetti nocivi. Infatti, ogni motore elettrico è una fonte di vibrazione a causa dell’eccentricità fisiologica del rotore rispetto all’asse motore e, per ragioni analoghe, lo sono tutte le macchine in cui sono presenti elementi rotanti, come ad esempio pompe, ventilatori, fresatrici, rettificatrici o nastri trasportatori.

Come si vede, le vibrazioni industriali sono estremamente diffuse in tutti i contesti industriali e per questo motivo Faizanè, che è sempre accanto alle aziende per fornire prodotti in grado di soddisfare ogni tipo di esigenza, si è dotata di un’ampia gamma di componenti destinati a smorzare le vibrazioni delle macchine industriali.

In questo articolo vogliamo offrirvi una panoramica dei prodotti presenti nel catalogo Faizanè ed esaminare in che modo possono essere impiegati nel controllo delle vibrazioni meccaniche in ambito industriale.

L’isolamento dal suolo.

Uno degli obiettivi che si vogliono raggiungere nell’isolamento delle vibrazioni industriali è certamente quello di isolare i sistemi che producono vibrazioni rispetto al suolo. In questo modo, infatti, si riducono sia il rumore prodotto, sia l’ampiezza delle vibrazioni stesse che sarebbe aumentata dal contatto con una superficie rigida come la pavimentazione dell’officina.

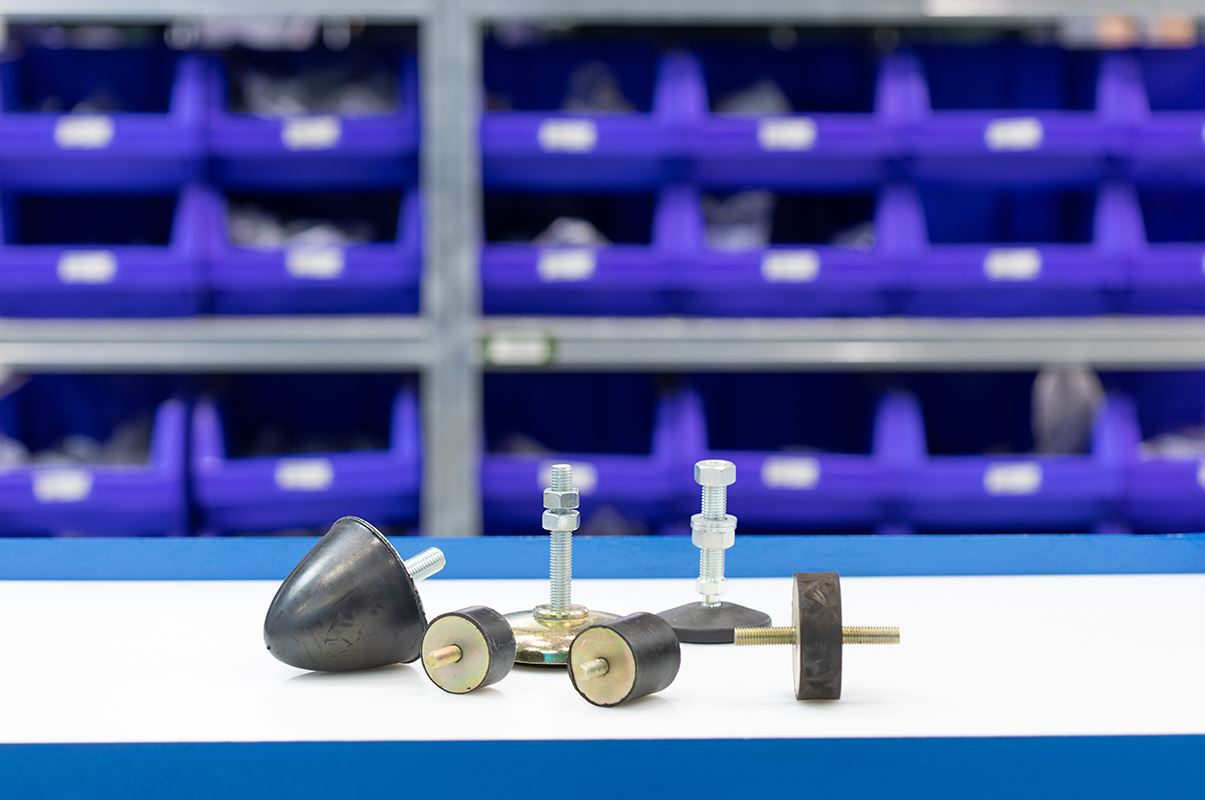

Ecco perché tra gli antivibranti presenti nel nostro magazzino ci sono moltissimi modelli di piedini in gomma per macchine di vario tipo. Ad esempio, abbiamo dei semplici piedi a base quadrata in gomma SBR e acciaio zincato che si possono accoppiare alla macchina mediante una vite e che sono destinati ad apparecchi dal peso contenuto, ma anche piedini antivibranti con dadi per il livellamento della macchina in acciaio zincato, con inserto in gomma antiscivolo e anti olio. Questi prodotti sono in grado di sostenere carichi dinamici da 320kg a 1800kg e vengono quindi utilizzati in un gran numero di apparecchiature di taglia piuttosto varia.

Accade frequentemente che il pavimento dei capannoni industriali sia dissestato o presenti dislivelli e asperità che rendono difficoltoso il posizionamento in piano di strutture come scaffalature, banchi da lavoro e strumentazioni di misura. Per sopperire in modo pratico a questi difetti, Faizanè vi propone i piedi snodati in poliammide che sono dotati di un gambo in acciaio filettato che può essere inclinato rispetto alla base in materiale polimerico rinforzato con fibra di vetro.

Controllare le vibrazioni di una macchina rispetto ad un basamento.

Un caso differente è quello in cui l’elemento vibrante sia accoppiato con un basamento a cui possa essere fissato mediante bulloni. In queste situazioni occorre prevedere dei componenti specifici, molto diversi dai piedi di supporto, ma che prevedono sempre come elemento di smorzamento delle vibrazioni un inserto in gomma.

Tra questi componenti possiamo citare gli antivibranti COMAF con inserto che sono in grado di gestire vibrazioni nelle tre direzioni e che, attraverso l’accoppiamento di più componenti in modo opportuno, possono risolvere situazioni in cui si vuole ottenere un buon isolamento vibrazionale con frequenze differenti nelle tre direzioni dello spazio e carichi non eccessivi.

Mentre gli antivibranti COMAF sono dotati di due piastre metalliche tra cui viene vulcanizzato l’inserto in gomma, i modelli APAMA sono del tutto analoghi, ma poggiano sulla struttura di basamento in modo diretto, senza una piastra di fissaggio. Gli antivibranti APUCO, invece, pur avendo una struttura simile a COMAF e APAMA, hanno una base circolare e sono utilizzati spesso come supporti per macchine utensili per la loro particolare efficacia nello smorzare le alte frequenze.

Le possibili situazioni in cui è necessario attuare un disaccoppiamento vibrazionale tra due strutture, però, sono moltissime e per questo motivo si moltiplicano anche i prodotti che sono disponibili nel magazzino di Faizanè per questo preciso scopo. Tra questi ricordiamo:

• i collarini per isolare frequenze superiori ai 20Hz su collegamenti filettati;
• i supporti ASPA, impiegati per strumentazioni e apparecchiature elettroniche, in grado di smorzare vibrazioni in più direzioni;
• le molle ELIGO e le molle TORGO che possono isolare frequenze anche molto basse, dell’ordine di pochi Hz;
• i supporti per usi particolari come i MARINFLEX per propulsione navale o i supporti CABINA per carrelli elevatori.

Come abbiamo cercato di mostrare in questo articolo, il problema del controllo delle vibrazioni in ambito industriale è estremamente diffuso e la sua risoluzione richiede l’impiego di prodotti specifici e un lavoro di progettazione molto accurato.

Per queste ragioni, Faizanè non si propone solo per la vendita di prodotti antivibranti, ma anche come consulente per la progettazione e l’installazione di interi sistemi per il controllo delle vibrazioni meccaniche su macchinari e impianti industriali.
