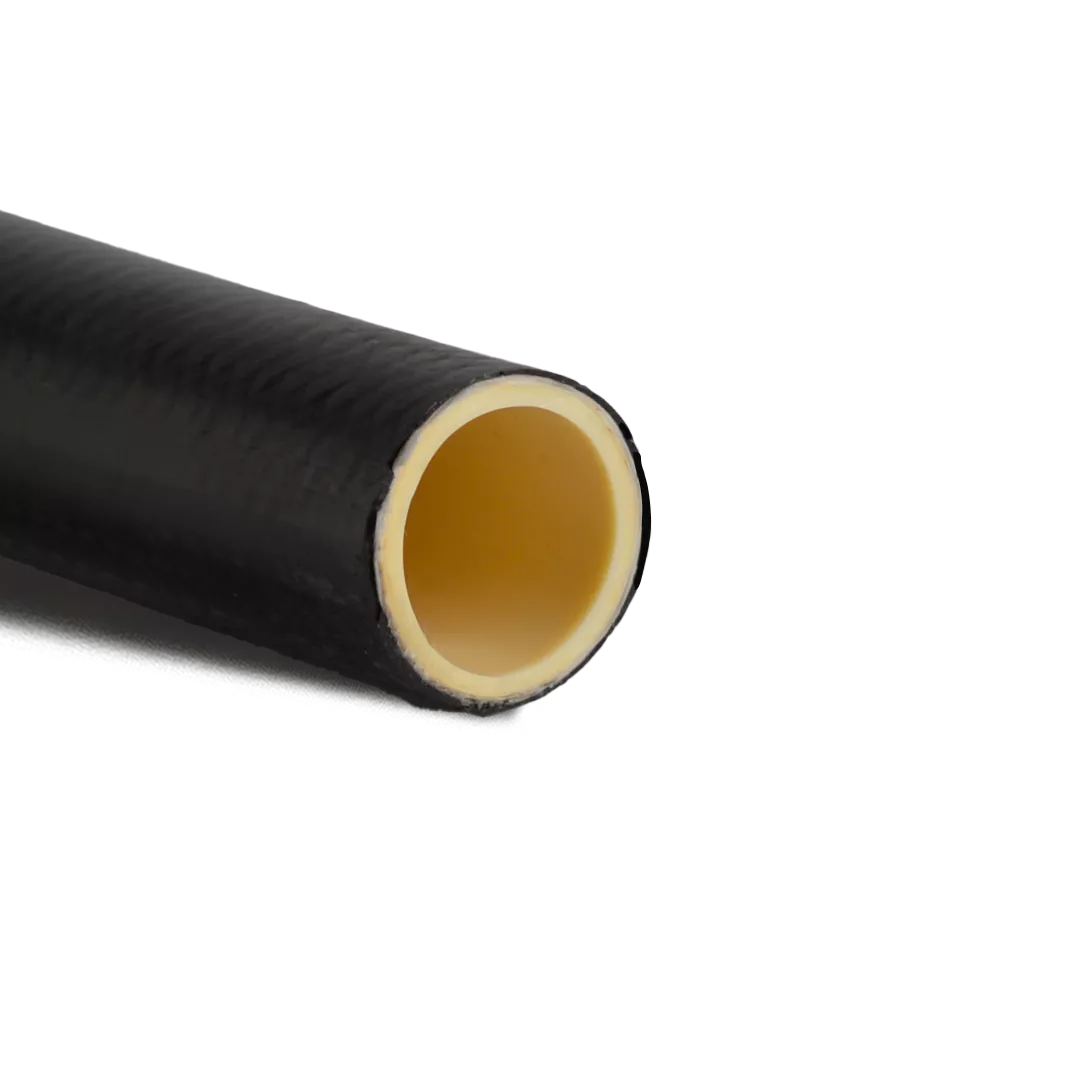

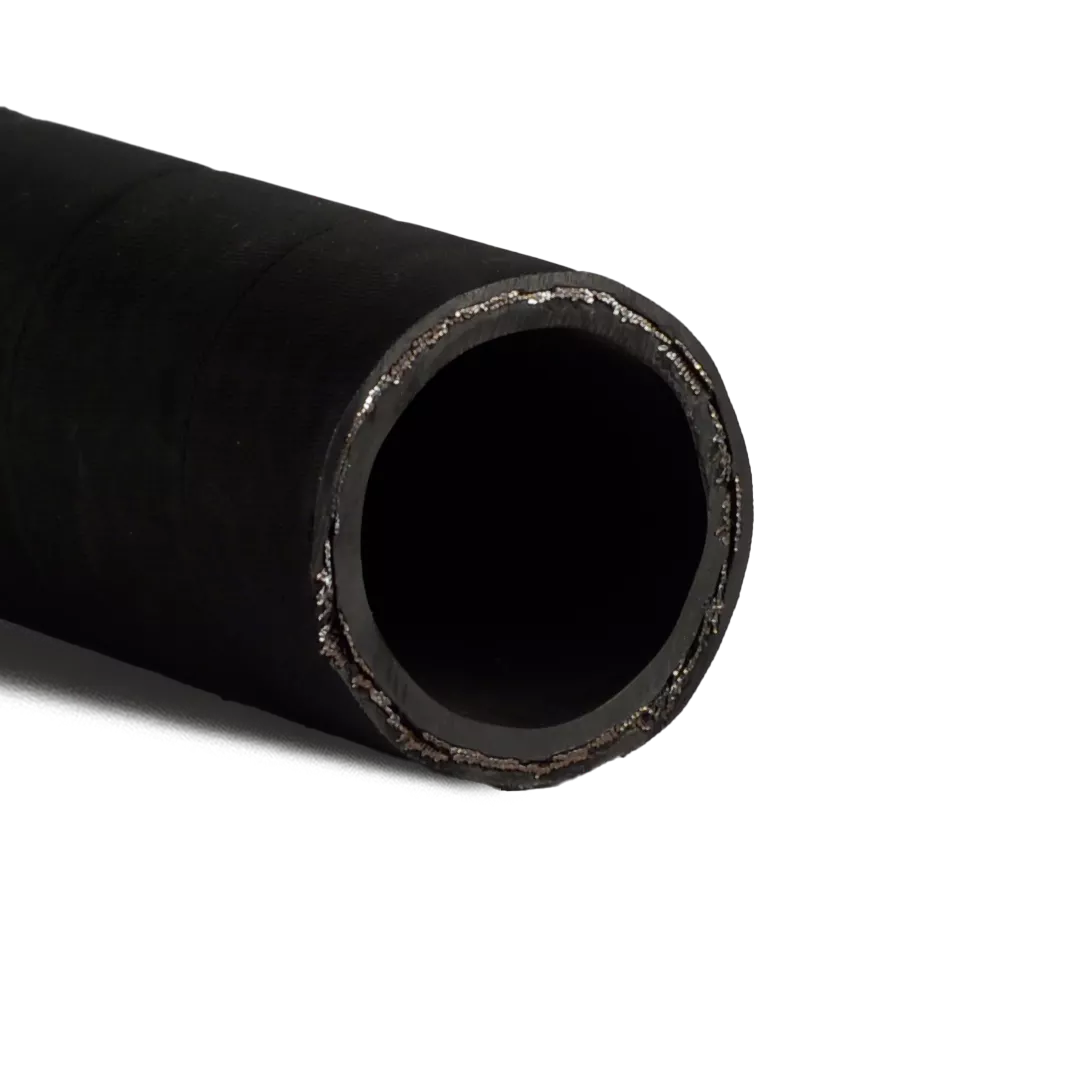

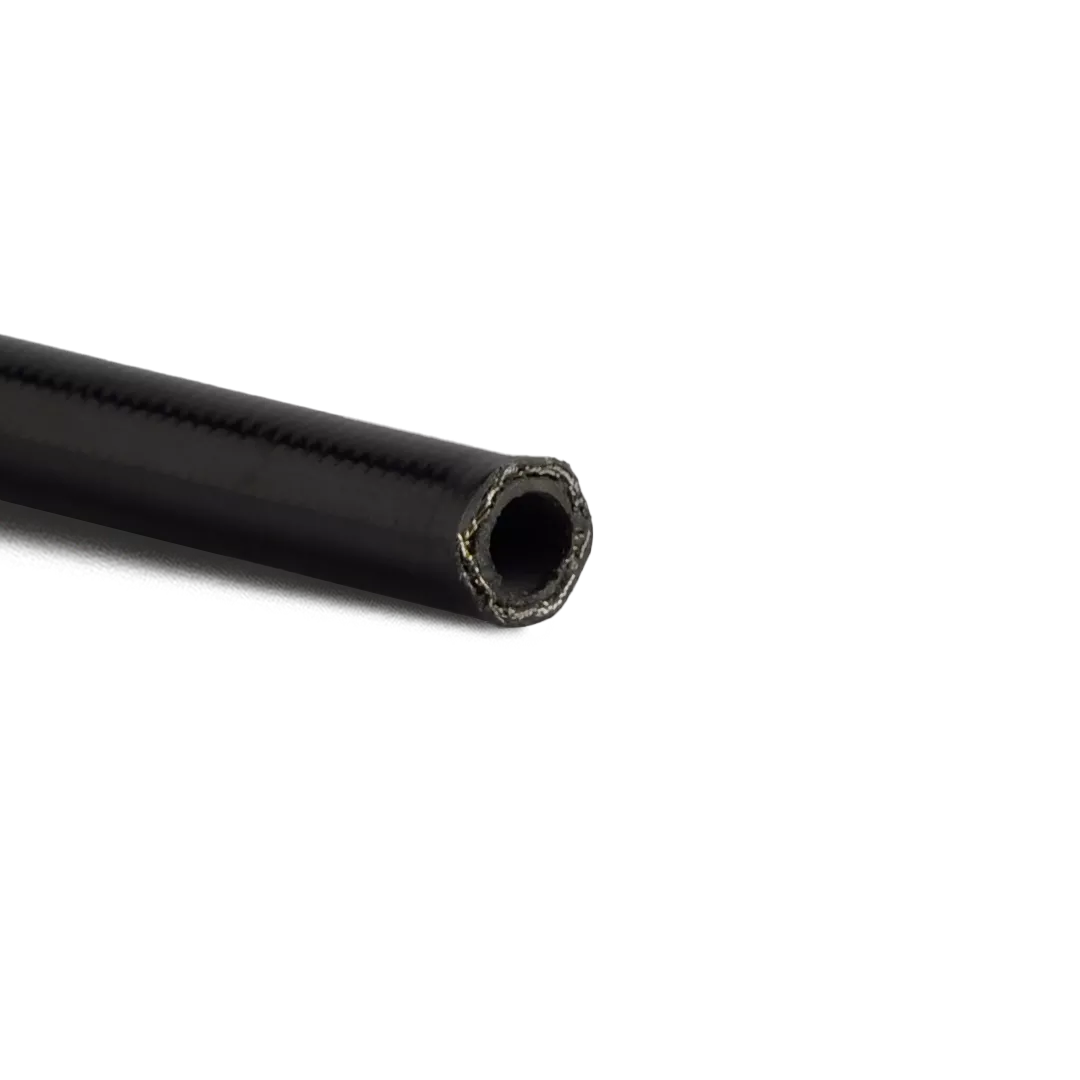

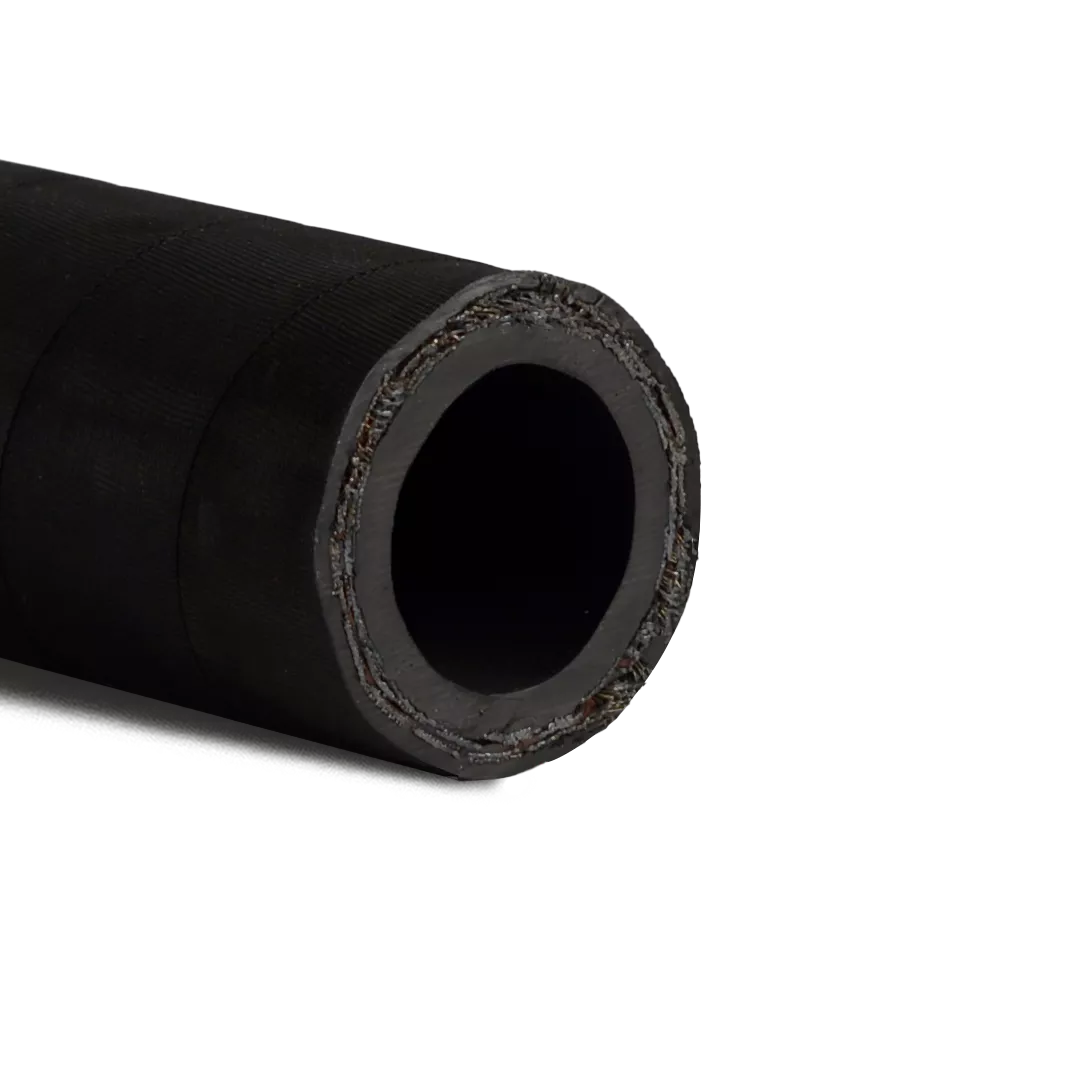

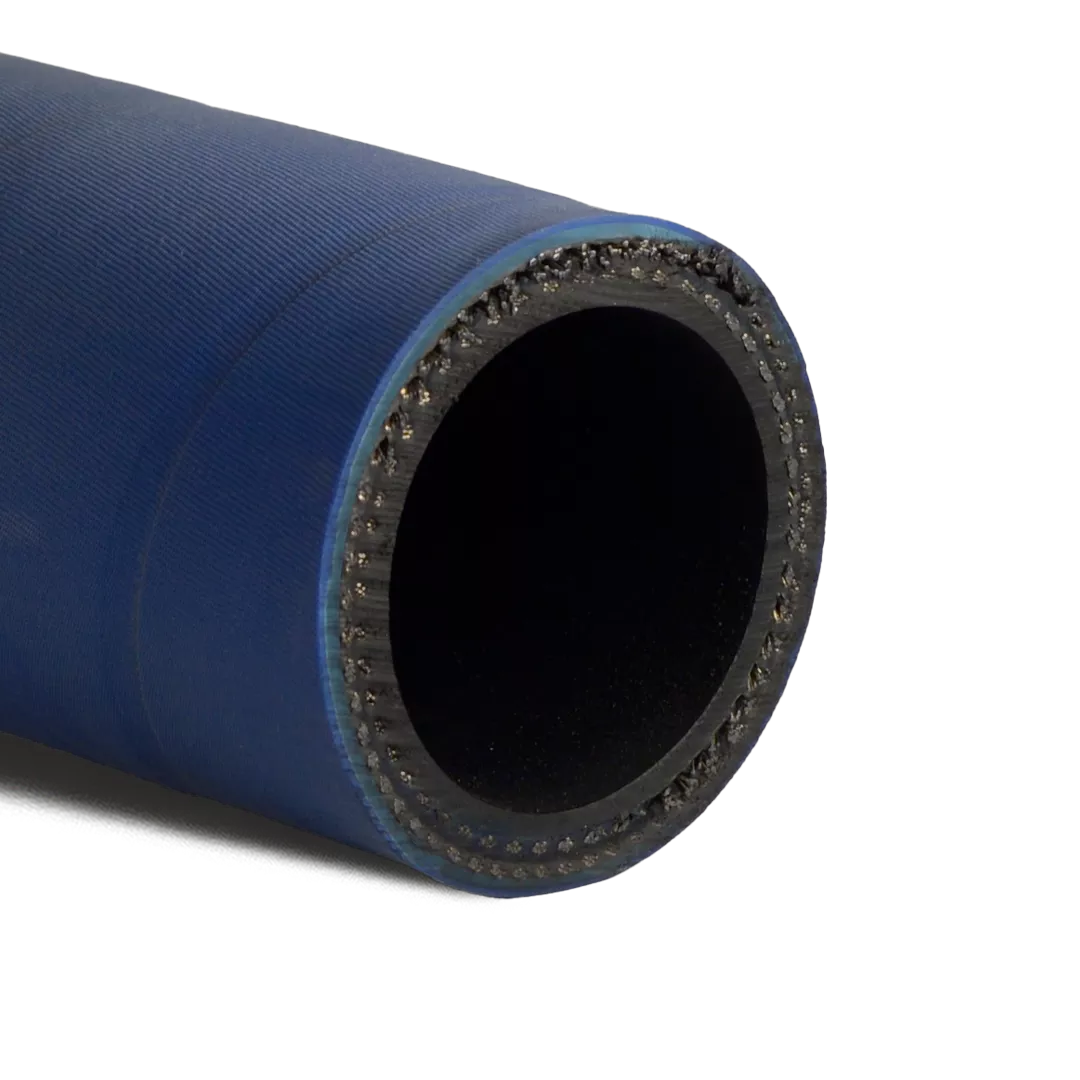

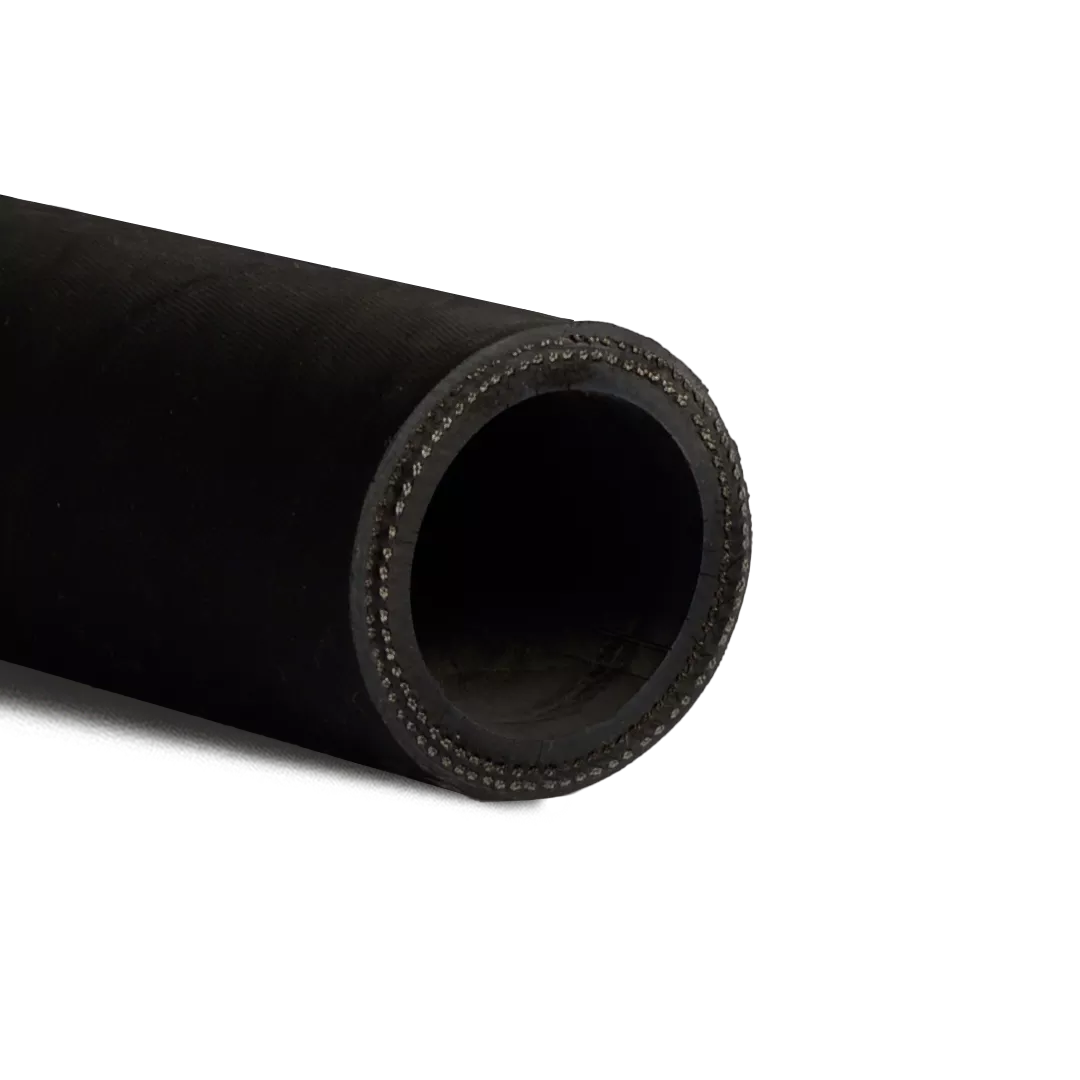

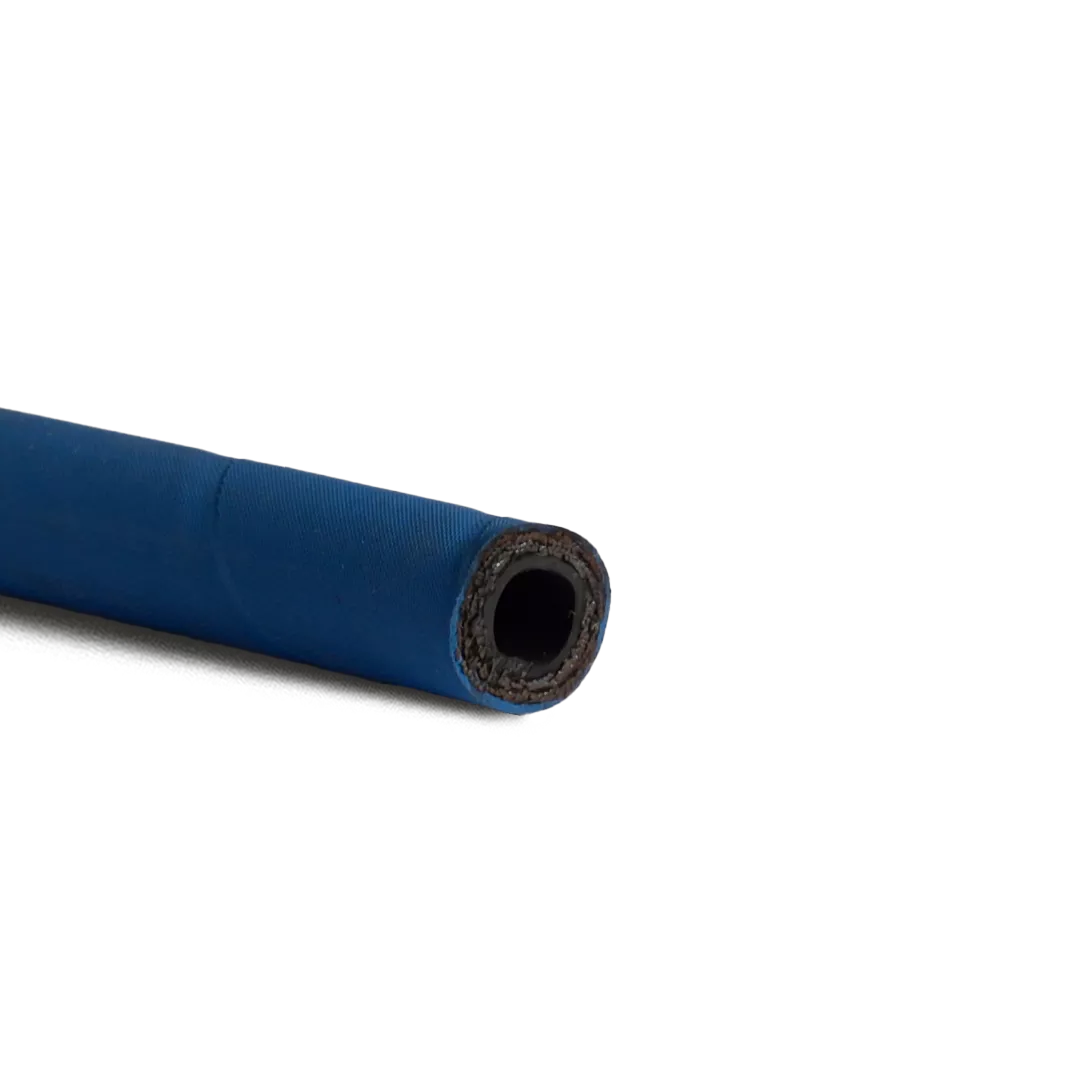

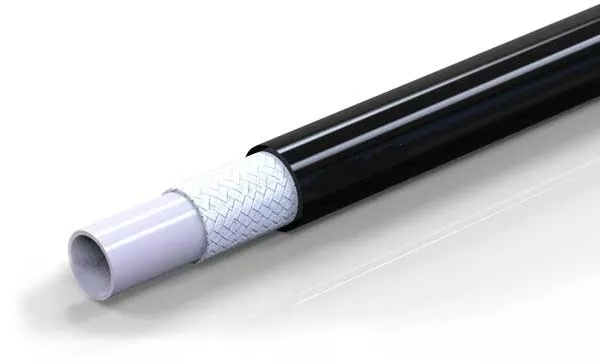

TUBI IN GOMMA

IDRAULICI

ISTRUZIONI PER L'INSTALLAZIONE DEI FLESSIBILI Quando le tubazioni sono in pressione, possono subire una variazione di lunghezza da +2% a - 4%. Per rimanere entro questo campo di variazione, accertarsi sempre che la lunghezza dei tubi flessibili sia uguale alla distanza fra i due punti da collegare o che questi lavorino in trazione. E' opportuno non curvare il tubo con raggio di curvatura inferiore al minimo indicato nelle tabelle. Evitare nella fase di montaggio che i tubi flessibili siano sottoposti a torsione; quale riferimento, osservare che la marcatura sia disposta lungo una sola generatrice. Ogni installazione deve essere effettuata impiegando sempre il raccordo più adatto, evitando raggi di curvatura eccessivamente ampi o troppo ridotti in modo da ottenere una buona e facile manutenzione dell'impianto. Se il tubo flessibile è installato in posizione dove può essere soggetto ad attriti o strisciamenti, proteggerlo con una guaina in PVC o una spirale metallica. In presenza di sorgente di calore, occorre proteggere la tubazione con opportuna guaina di isolante termico. CALCOLO LUNGHEZZE TUBI RACCORDATI RISPETTARE LE SEGUENTI REGOLE AFFINCHE' IL TUBO RACCORDATO LAVORI IN CONDIZIONI OTTIMALI -La lunghezza minima del flessibile deve essere otto volte il diametro esterno per tubo a treccia metallica e sei volte per tubo a treccia tessile. -Il raggio di curvatura del flessibile sotto pressione di esercizio non deve essere inferiore a quello previsto dal costruttore. -Installazione senza movimento (fig.1) L = 2A + p x R -Installazione con movimento (fig.2) L = 2A =p x R + B INSTALLAZIONE DEI TUBI RACCORDATI RACCOMANDAZIONI DIN 20066 TEIL 4 -Evitare tensioni e torsioni -Evitare il più possibile di piegare il tubo, prevedere dove necessario dei raccordi a gomito -Rispettare il raggio minimo di curvatura -Non complicare la posizione di montaggio LUNGHEZZA TUBI RACCORDATI ED ORIENTAMENTO La lunghezza dei tubi è intesa sempre come lunghezza totale, come nella fig. a lato; salvo disegno specifico del cliente. Nel caso di tubi raccordati con entrambi i raccordi a gomito o a occhio, è possibile determinare l'angolo compreso fra gli stessi come segue: mantenendo il tubo in posizione orizzontale e partendo dall'occhio dell'osservatore, disporre il raccordo più lontano in posizione verticale, quindi rilevare l'angolo ottenuto ruotando il raccordo più vicino in senso orario. A RICHIESTA
